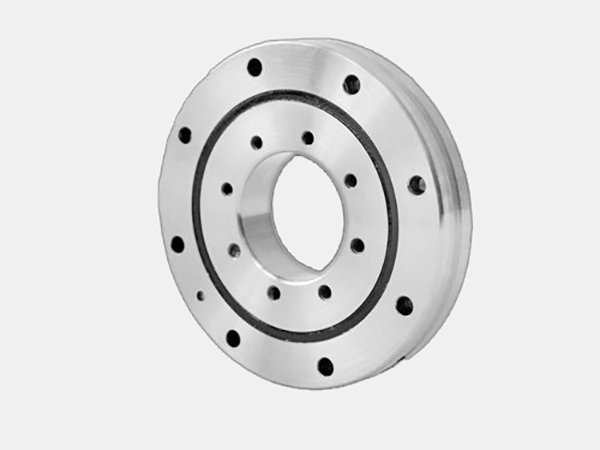

交叉滾子因圓柱滾子成直角的V型溝槽滾動面上，在內圈與外圈之間用間隔保持器被互相垂直排列。這種設計讓交叉滾子能夠同時承受來自各方面荷重如徑向、軸向、力矩負荷及動量荷重等所有方向負荷。因滾子與軌道表面為線狀接觸，因此，軸承受荷重而彈性變形的可能性很小。交叉滾子軸承廣泛運用在工業自動機器人、工作機械手臂及醫療設備等，在需要剛性高、緊密及高速運轉下仍能確保精確得場合下，交叉滾子皆可符合其條件。
薄壁交叉滾子軸承和薄壁軸承的特點及類型
交叉滾子軸承主要有:整體型、外圈分離型、內圈分離型。對于有防污和防漏油需要,可在軸承兩側安裝密封圈。
RB型: RB型的內外圈尺寸被很大限度的小型化，其構造為外圈2分割，內圈是一體的設計。適合于要求內圈旋轉精度高的場合。
RE型: RE型是由RB型的設計理念產生的形式，內圈為2分割，外圈為一體成型。適合于要求外圈旋轉精度高的場合。
RA型: RA型是內圈&外圈的壁厚做成薄型輕量，外圈2分割的構造，用鉚釘固定而成非分開型式的交叉滾子軸承。此款交叉滾子軸承既小型又能承受負荷，因此軸承座或側面壓緊法蘭盤皆可輕量化，適合于機械人的手臂部分等旋轉關節處。
薄壁軸承適合現代機械對回轉機構設計的緊湊、簡化和輕量化的要求, 具有體積小、重量輕和摩擦低等 特點。廣泛用于航空航天、精密機床、工作轉臺、雷達通訊、工業機器人、半導體加工設備、醫療設備等 領域,可以顯著降低設備重量,減輕設備摩擦,并提供良好的旋轉精度。
薄壁軸承與標準軸承不同，在薄壁軸承中，每個系列中橫截面尺寸被設計為固定值，在同一系列中橫截面尺寸是不變的，它不隨內尺寸增加而增加。因此，該系列薄壁軸承又被稱為等截面薄壁軸承。通過使用相同系列的薄壁軸承，設計者可以使與其相同的普通零部件件標準化。薄壁軸承可以節省空間，降低重量，顯著降低摩擦，并提供良好的旋轉精度 。在不影響軸承性能和使用壽命的情況下，使用薄壁軸承，可以縮小設計的外部尺寸和降低生產成本。
