在軸系統的設計中，電機軸承的配置方式主要分為兩種：一種是定位加非定位配置；另一種則是交叉定位配置。本文將著重介紹交叉定位配置及其在不同應用場景下的優缺點。

定位加非定位配置簡介

定位加非定位配置是指在軸的支撐結構中，至少有一個位置被設定為軸向定位點，其余位置則作為浮動端（非定位）。這種設置確保了軸相對于支撐基座的位置穩定性。通常情況下，為了避免過定位帶來的問題，如因熱膨脹引起的額外應力影響軸承壽命，一般不會在一個以上的位置進行軸向固定。

交叉定位配置詳解

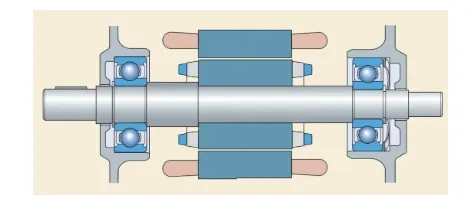

交叉定位配置是一種更為復雜的軸向定位方法。在這種配置下，軸系統的兩端各有一個軸承負責一個方向上的軸向約束，通過兩個單向定位軸承共同完成整個軸系的軸向定位。例如，在某些小型電機設計中，左右兩側均使用深溝球軸承來實現這一功能。左側軸承限制從右至左的移動，而右側軸承則相反。這樣的設計沒有明確的固定端或自由端，而是依靠兩者的配合來達到雙向固定的效果。此外，設計師還可能引入波形彈簧施加預緊力，以減少噪音并調節由于溫度變化引起的附加負荷。

對于小型電機來說，由于內部溫升導致的軸向伸長量較小，采用深溝球軸承的交叉定位方案較為合適。然而，隨著電機尺寸增大，這種方法不再適用，尤其是在大型設備中，更傾向于采用其他類型的軸承組合來應對更大的軸向負載需求。

交叉定位配置的應用擴展

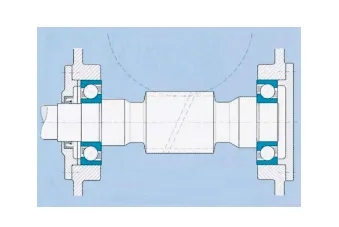

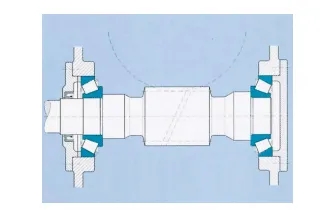

實際上，除了深溝球軸承外，角接觸球軸承以及圓錐滾子軸承也是構建交叉定位系統的常見選擇。例如，在齒輪箱等重載應用場合，通常會選用角接觸球軸承或圓錐滾子軸承來進行軸系的交叉定位。這類軸承不僅具備良好的軸向定位能力，而且還能承受較大的軸向力。特別是圓錐滾子軸承，因其強大的軸向承載能力而廣泛應用于需要處理較大雙向軸向負荷的情況。

需要注意的是，在實際運用過程中，無論是哪種類型的軸承用于交叉定位，都需要仔細考慮并精確計算預緊力，以保證所有工況下軸承都能正常工作而不發生分離現象。這包括在安裝階段調整墊片厚度以適應不同溫度條件下的變形情況。盡管這種方法在齒輪箱制造領域內屬于標準流程，但對于大多數電機制造商來說，它可能會顯得過于復雜且難以實施。

結論

根據電機的具體要求和工作環境選擇合適的軸承配置至關重要。正確理解和應用不同的定位策略有助于延長設備使用壽命、提高運行效率。交叉定位配置尤其適用于那些需要精密控制軸向位移的應用場景，但其設計和安裝要求也相對較高。因此，在選擇時需綜合考慮技術可行性和經濟性。
